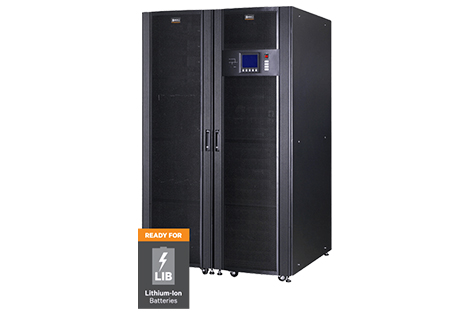

Vertiv Liebert APM 系列模塊化UPS 具有穩定性高，節能等優異特點，為新一代信息技術產業的發展保駕護航，提供安全、綠色的交流供電解決方案
最適合于:
數據中心 / 托管 教育 政府 醫療 電信 交通
系統特點
?UPS 和電池系統都采用 IT 風格的 Rack 機架，整齊美觀
?內置全球最精巧的20、30kVA機架式UPS，高度3U
?內置可插拔維護的旁路模塊
?APM 90/150 可以內置智能服務器電源管理系統 SPM ，可檢測每一路分支的開關狀態、電壓、電流、功率因數、諧波、用電量，并設定 2 級負載電流預警
?APM 90/150 可選配可安裝 18 路空開的插拔式配電模塊，可隨時擴容、調整輸出配電回路
?APM 90/150 可選配 ABB 熱插拔空開，主路無需停電即可進行分路開關擴容或負載調相
?UPS供電和負載配電均采用動態配置，UPS容量和負載配電回路數量均可隨用戶IT系統增加而變化
全新的技術特性
綠色節能：50%～75%負載效率＞96%，25%負載效率＞95%；輸入功率因數≈1，輸入諧 波電流＜3%
帶載能力：輸出功率因數為1，帶超前及滯后功率因數負載均不降額
便于安裝：上下均可進出線，無需進線柜，柜內集成UPS和智能配電
便于維護：模塊化，熱插拔，全正面維護，UPS、旁路、配電均可在2min內維修更換
便于改造：電池組節數設置靈活，便于舊系統改造時利用原有電池系統，也可在單節電池故 障時及時撤除且不影響UPS系統運行
技術指標
型號 | APM90 | APM150 | APM300 | ||
功率(kVA/kW) | 18，36，54，72，90 | 30，60，90，120，150 | 30，60，90，120，150，180，210，240，270，300 | ||
物理參數 | |||||
寬×深×高 | 600×1100×2000 | 1200×1100×2000 | |||
重量 | 340 | 450 | 550 | ||
輸入特性(整流器) | |||||
額定輸入電壓 | 380/400/415VAC，三相四線 | ||||
額定工作頻率 | 50/60Hz | ||||
輸入電壓范圍 | 228V～476V，－20%～＋25%滿載，－25%～－40%線性降額，－40%可帶70%負載 | ||||
輸入頻率范圍 | 40Hz～70Hz | ||||
輸入功率因數 | 滿載＞0.99，半載＞0.98 | ||||
輸入電流諧波(THDi) | ＜3% | ||||
輸入功率緩啟動功能 | 有，5-30秒可設置 | ||||
直流特性 | |||||
充電器輸出穩壓精度 | 1% | ||||
直流紋波電壓 | ≤1% | ||||
輸出特性(逆變器) | |||||
逆變器輸出電壓 | 380/400/415VAC，三相四線 | ||||
輸出功率因數 | 1(kW=kVA) | ||||
電壓 穩定性 | 穩態 | ＜±1%典型值 | |||
瞬態 | ＜±5％典型值 | ||||
穩態響應時間 | ＜20ms | ||||
逆變器過載能力 | 110%1小時，125%10分鐘，150%1分鐘，＞150%200毫秒 | ||||
相移轉性 | 帶100 %均衡負載時 | ＜1° | |||
帶100 ％不均衡負載時 | ＜1° | ||||
總諧波含量THDv | 100 %線性負載 | 1% | |||
100 %非線性負載 | 3% | ||||
旁路 | |||||
旁路輸入電壓 | 380/400/415VAC，三相四線 | ||||
旁路電壓范圍 | 默認－20%～＋15%，－40%、－30%、－10%～＋10%、＋15%等其它范圍值可通過軟件設置 | ||||
旁路過載能力 | 135%長期，170%1小時，1000%100ms | ||||
系統 | |||||
頻率 | 50Hz/60Hz(可設置) | ||||
市電同步跟蹤范圍 | ±2Hz(默認值)，±0.5Hz～3Hz每0.5Hz可調 | ||||
實測頻率精度(內部時鐘) | 50Hz/60Hz±0.02% | ||||
系統效率 | 高達 94% | 高達 96% | |||
SPM智能配電系統 | |||||
分路開關數量 | 單個模塊18路（可選配1-3個模塊） | 外配MiniSPM 實現機架級供電（可選配 3-5 個模塊） | |||
分路開關容量 | 標配25A，可選裝10～63A | 16A、32A模塊可選 | |||
監測功能 | 主路及分路開關狀態、電壓、電流、功率因數、諧波、用電 | 主路及分路開關狀態、電壓、電流、功率因數、 | |||
工作環境 | |||||
運行溫度范圍 | 0～40℃(詳見用戶手冊) | ||||
存儲溫度 | －40～70℃(不含電池) | ||||
相對濕度 | 0～95%無凝露 | ||||
最大運行高度 | ≤海拔1000m，1000～2000m之間每增加100m，所帶負載減少1% | ||||
噪音(1m) | 55～62dB，隨負載率調整 | 55 ～ 65dB ，隨負載率調整 | |||
保護等級 | IP20(內置防塵濾網) | ||||
符合標準 | 安規： IEC60950-1 ， IEC62040-1-1/ AS 62040-1-1 ，電磁兼容： IEC62040-2 / AS 62040-2/EN50091-2 CLASS A ，設計與測試： IEC62040-3 / AS 62040-3 | ||||
